Tunnel de l'Eppenberg
Le projet
Le développement continu du tunnel d'Eppenberg représente une mesure décisive pour éliminer l'un des plus grands goulets d'étranglement en Suisse centrale. Dans le cadre de l'élargissement à quatre voies entre Olten et Aarau, la Confédération et les CFF investissent dans le nouveau tunnel d'Eppenberg de plus de trois kilomètres de long ainsi que dans des mesures substantielles pour la liaison entre Olten et Aarau. Le tunnel a été creusé avec un tunnelier multi-mode de 2 400 tonnes et environ 115 mètres de long de Herrenknecht avec un revêtement en voussoirs.
L'usine de voussoirs
Dans l'usine de voussoirs de Marti AG - le seul atelier de voussoirs de Suisse - les voussoirs de 11 tonnes pour revêtement du tunnel d'Eppenberg ont été produits. Marti AG a mis en place une usine moderne avec un système de carrousel qui garantit une production de voussoirs de la plus haute qualité. Après le remplissage des coffrages avec du béton, les voussoirs durcissent dans un canal de chaleur à 40 à 45 degrés pendant 6 heures. Ensuite, ils sont entreposés à l'extérieur pendant 28 jours avant d'être installés dans le tunnel. Un équipement de manutention absolument précis et fiable est nécessaire pour le décoffrage, le retournement, le transport et l'empilage des voussoirs afin de garantir la sécurité du personnel et la qualité des voussoirs. Nos équipements de manutention DEVO-Tech font un travail remarquable dans ce domaine.
Nos préstations
Pour la première fois, la statique d'un dispositif de levage à vide a été conçue pour une charge impressionnante de 28 000 kg. Bien que le voussoir d'Eppenberg pèse nettement moins, Marti Tunnelbau AG a opté pour un système sécurisé et évolutif, qui sera également optimal pour les projets futurs.

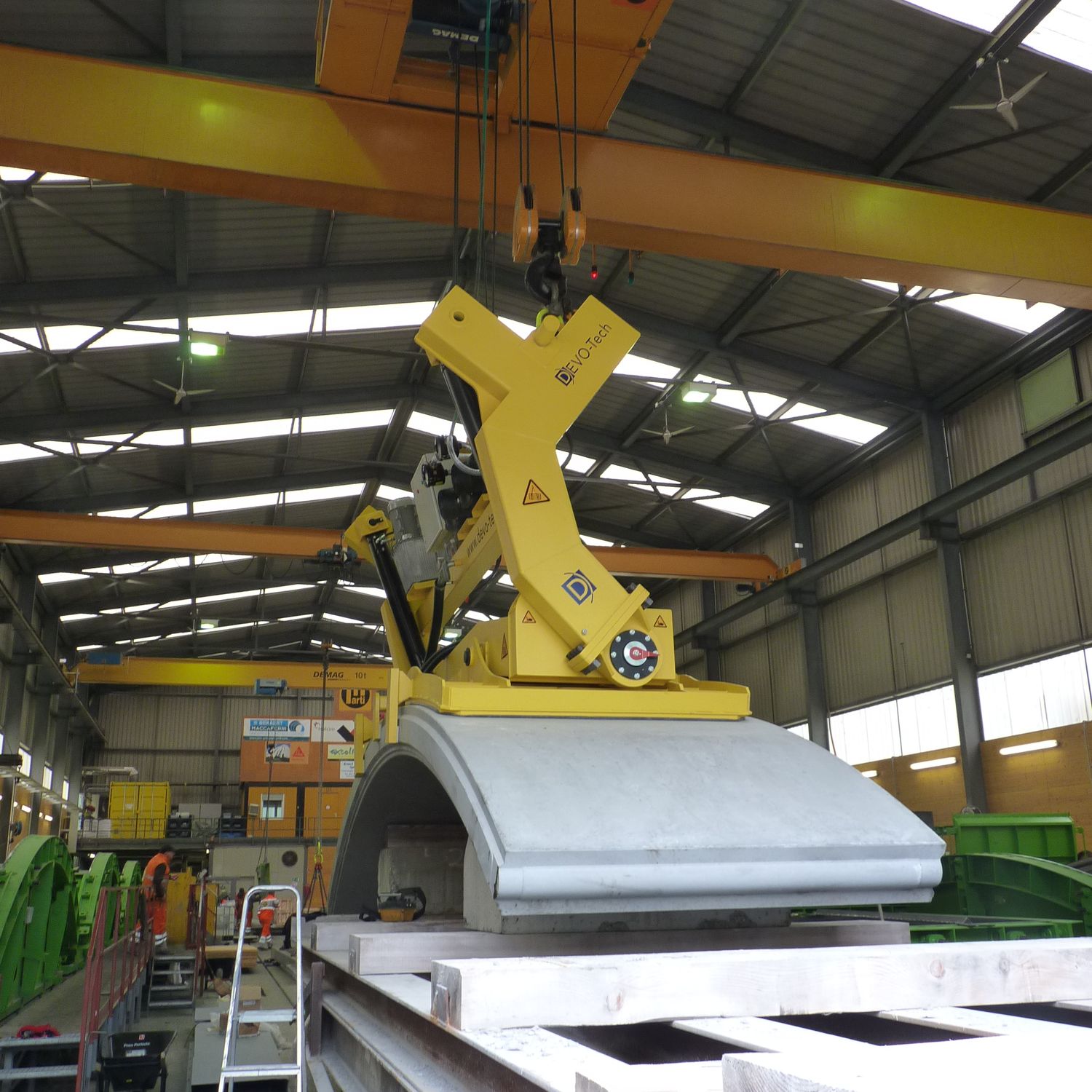

Notre dispositif de levage à vide DVL-90, en tant qu'extension de la série DVL éprouvée, est équipé d'une fonction de pivotement supplémentaire. Il permet non seulement des mouvements linéaires en translation dans les directions horizontale et verticale, mais également une rotation autour de l'axe longitudinal du voussoir allant jusqu'à 90°. Ce dispositif de levage à vide est principalement utilisé dans les zones où des rotations partielles ou des positions verticales des voussoirs sont requises. Le décoffrage et les rotations partielles des voussoirs sont combinés en une seule étape pour assurer un flux de travail aussi fluide et efficace que possible.
Nos équipements de manutention sont disponibles en version à aspiration externe (extrados) ou interne (intrados). Nous adaptons la conception des plaques d'aspiration aux cavités de vos segments en béton pour exclure toute perte de vide. Pour un processus d'aspiration vertical efficace, le DVL-90 est équipé d'un réservoir de vide supplémentaire permettant des temps de cycle courts.
Étendue de la livraison
- Palonnier à ventouse avec fonction de pivotement à 90° pour le décoffrage, type DVL-28.0-EXT
- Palonnier à ventouse avec fonction de pivotement à 90° pour la gestion du stock, type DVL-INT
Source: SBB, herrenknecht.com, tagblatt.ch
