Tunnel de Koralm KAT3

Le projet

Avec la construction du chemin de fer de la Koralm en Autriche, le temps de trajet entre Klagenfurt et Graz est réduit de deux tiers, passant de trois à seulement une heure. S'étendant sur une longueur totale de 130 kilomètres, le chemin de fer du Koralm est une section essentielle du réseau ferroviaire transeuropéen (axe mer Baltique-mer Adriatique) reliant Gdansk en Pologne à Venise en Méditerranée. Le cœur de cette ligne ferroviaire est le tunnel de la Koralm, long de 32,9 kilomètres, réalisé en trois sections, KAT1, KAT2 et KAT3. Le lot de construction KAT3 du tunnel ferroviaire de plus de 32 km entre Graz et Klagenfurt comprend une section de 10 474 mètres, creusée mécaniquement et revêtée de voussoirs.

L'usine de voussoirs

Dans une usine de 4 530 m² située à St. Paul dans la vallée de Lavant, le consortium PTS KAT3 produisait en moyenne 100 segments de béton par jour sur une installation de carrousel de Herrenknecht Formwork. La production des plus de 42 000 voussoirs a été achevée avec succès en décembre 2019. Outre une coordination optimale entre la technique de coffrage, le mélange et l'approvisionnement en béton, ainsi que le système de compactage, nos équipements de manipulation ont largement contribué à la production fluide des voussoirs.

Nos prestations

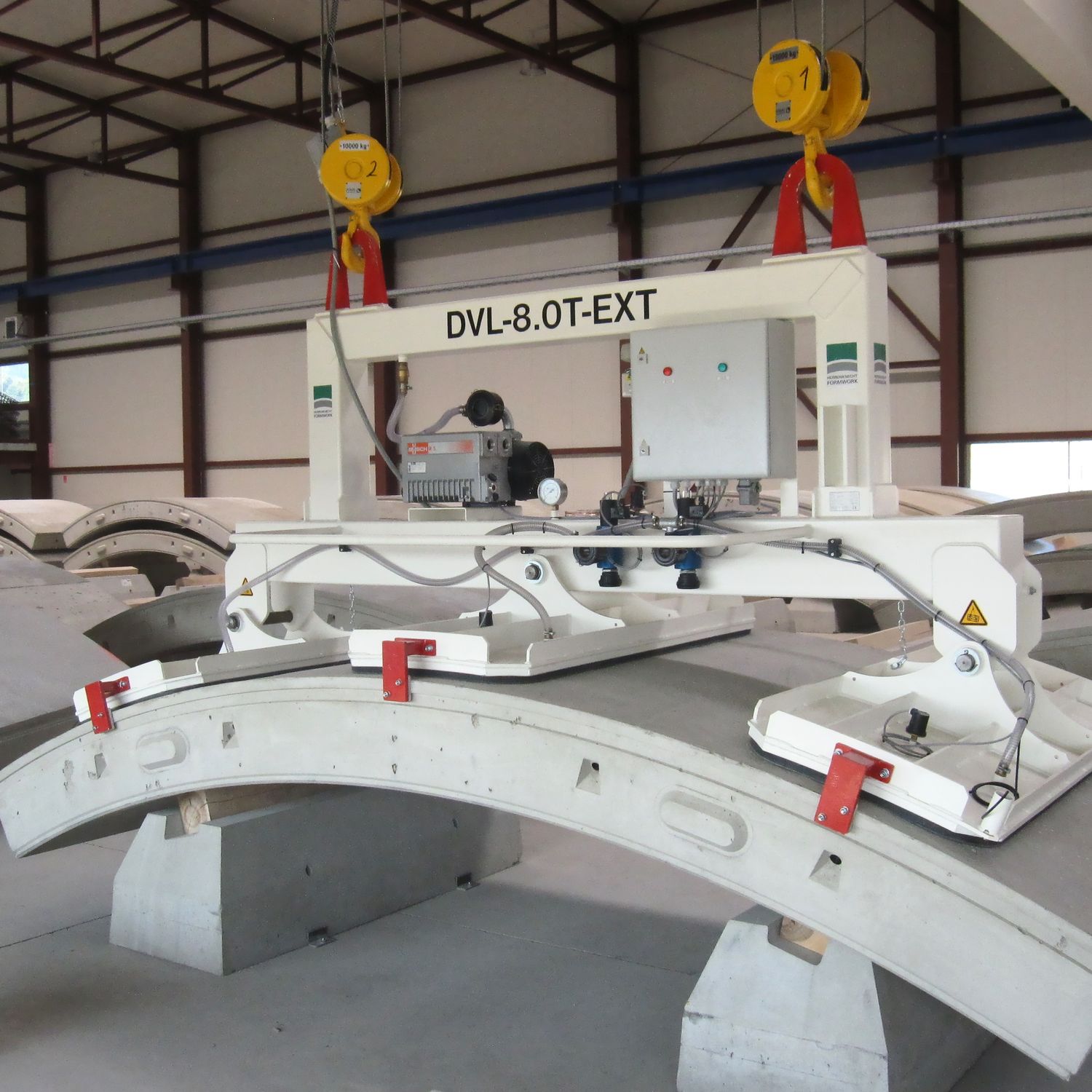

Notre solution éprouvée, le palonnier à ventouse DEVO, permet le décoffrage, le transport et l'empilement avec une grande efficacité. Le nombre et la forme des plaques d'aspiration peuvent être adaptés individuellement aux exigences et domaines d'application du projet. La surveillance intelligente du vide et l'intégration optionnelle de deux circuits d'aspiration augmentent considérablement la sécurité et la polyvalence du DVL.

Les versions de base de la série DVL sont principalement utilisées pour lever des voussoirs. En combinaison avec une unité de grue, elles permettent à la fois le transport linéaire translationnel dans les directions horizontales et verticales. La série DVL est principalement utilisée pour des exigences de transport simples dans la fabrication de voussoirs et la manipulation générale des voussoirs. Elle est disponible en version à aspiration externe (extrados) et interne (intrados).

Le palonnier à ventouse DEVO permet une aspiration et un levage simples d'un voussoir. En cas de réglementations de sécurité renforcées ou pour sécuriser en cas de coupures d'alimentation éventuelles, la configuration de base peut être complétée, sur demande, par une pince mécanique pour renforcer le segment en béton. De plus, il est possible d'équiper en option la suspension du palonnier à ventouse DEVO d'une rotation jusqu'à 360° autour de l'axe vertical.

Étendue de la livraison
